一、 任務描述
針對空軍機關在某師召開的“航空機務安全作業現場會”，為其中“發動機試車安全作業”項目，編制“基于實時飛參數據的發動機試車安全作業監控”軟件，展示正在研發的手持式軍用外場平板數據卸載、處理等功能。要求實時接收機載數據，以用戶所選方式展示數據，并根據安全作業判據實時提供告警,記錄作業信息，生成安全監察數據。
二、 安全監察流程導入

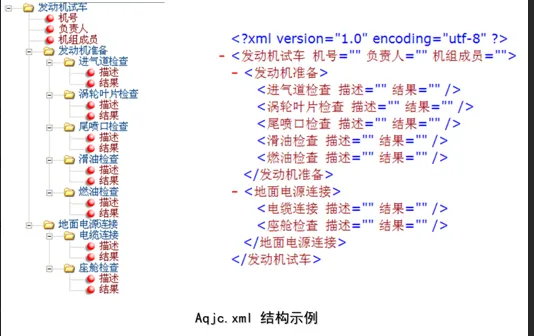

編制安全監察室專用“安全監察流程生成工具”，由安全監察室根據發動機試車安全作業規范，生成“發動機試車安全監察流程”模板，模板以 aqjc.xml 文件形式保存。試車監控系統運行時依據該流程模板，在安全監察員人工參與下，將指定級別的通告事件自動填入流程監控表，最終形成試車作業安全監察報表。

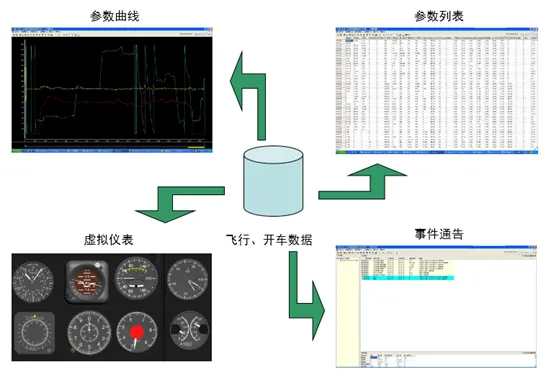

三、系統功能

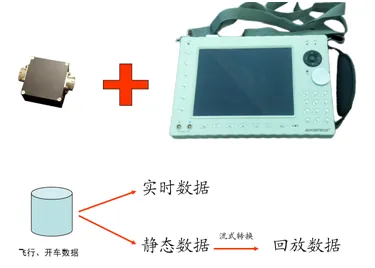

3.1 數據源
3.2 參數曲線
1、顯示用戶所選參數；
2、動態增減參數；
3、實時告警；
4、動態數據保存與回放。
開發要求：
1、參數顏色可選（默認自動）；
3.3 參數列表
1、顯示用戶所選參數；
2、動態增減參數；
開發要求：
1、方便瀏覽；
2、數據查找與定位。
3.4 模擬座艙
功能：
2、顯示駕駛桿動態/參數對照；
3、顯示油門桿動態/參數對照；
4、顯示腳蹬位置動態/參數對照；
5、顯示可采集開關狀態信息；
6、實時告警；
7、參數時間對照。
開發要求：
平滑不抖動
3.5 事件通告
功能：
1、開關、手柄事件通告；
2、參數極限告警；
3、違規作業告警；
4、安全監察事件記錄。
開發要求：
實行分級管理，綠色正常事件，黃色提示事件，橙色危險極限，紅色超限違規告警。
四、界面設計
原則：
1、圖形元素定制；
2、交互充分發揮平板優勢；
3、最少操作步驟；
4、盡可能少屏幕翻頁；

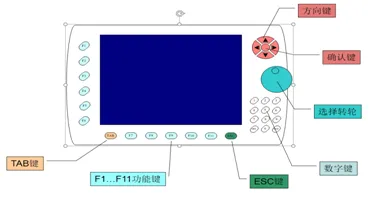

4.1 硬件交互元素
4.2 軟件UI設計
屏幕顯示分辨率：803 × 600

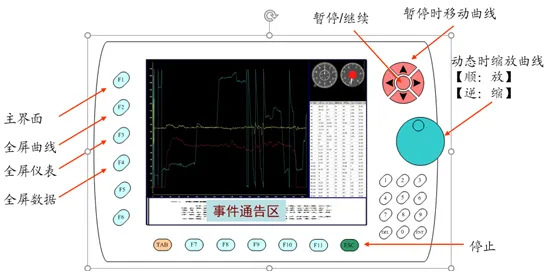

4.2.1 主界面—綜合顯示畫面

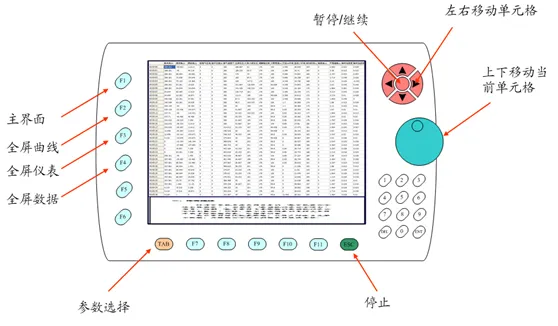

4.2.3 參數列表界面—全屏

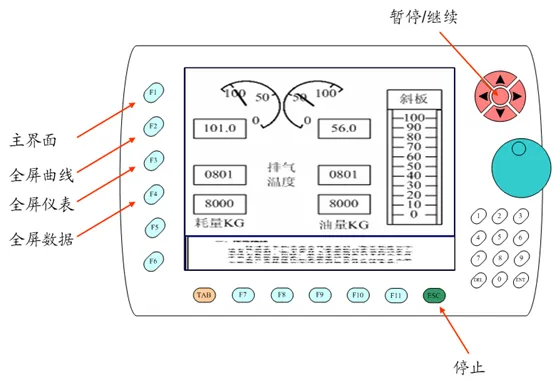

4.2.4 模擬座艙界面—全屏

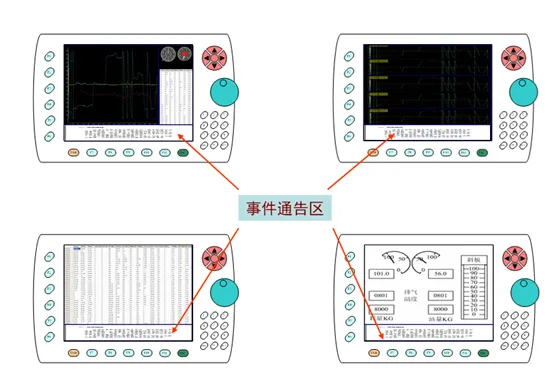

4.2.5 事件通告

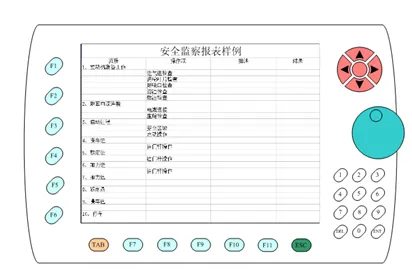

4.2.6 安全監察報表
