數據采集類-> 多功能模塊-> 32通道1M模擬輸入/輸出&I/O

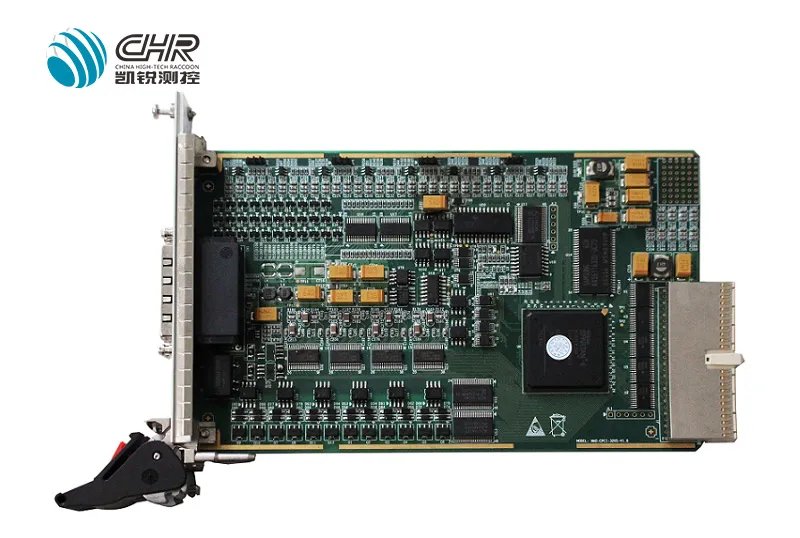

* 標準PXI總線3U板卡
* 32通道單端 ， 或16通道差分模擬量輸入
* 16bit分辨率、 采樣率高達1MSps
* 支持3種觸發源，2種采樣時鐘，3種采集模式
* 4通道模擬呈輸出
* 16bit分辨率、 數據更新率最大1MHz, 支持3種輸出模式
* 32路TTL數字雖輸入/輸出
* 板載32M的SDRAM存儲器用千存放AD采集數據， 在高速AD采樣過程中， 數據存儲的時間更長， 能夠從容的應對多通道的AD數據轉換， 確保數據不會丟失
產品描述
CHR43101是一款包含模擬量輸入、模擬量輸出、TTL數字量輸入輸出、可編程數字IO的多功能數據采集卡，其強大的功能能夠滿足不同用戶的工業測量需求，良好的兼容性適用于各類系統配置。
性能參數
* 模擬量輸入
輸入通道： 32路 單端/16路差分
分辨率： 16bit
輸入范圍： 土10V
FIFO大小： 32M x 32bit
采集速率： 1MSps
* 模擬量輸出
輸出通道： 4通道
分辨率： 16bit
輸出范圍： 土10V
FIFO大?。?8Kx 32bit
壓擺率： 20V/uS
輸出驅動能力：單路5mA
可編程10: 16通道
TTL輸入輸出涌道： 32涌道
通用規格
* 物理尺寸：標準PCI 3U尺寸160mmx 100mmx 4HP，公差小于0.2mm, 帶3U助拔器；
* 連接器：雙層mini SCSl68 (CHR43101)
* 工作溫度： 0°C - + 50°C
* 相對濕度： 工作5- 85%RH, 無凝結；存儲5- 95%RH, 無凝結。
接線板子和線纜
* CHR91009 (選配）：MINI 一頭1個SCSl68公頭轉—頭1個SCSl68公頭，線長1米
* CHR92003 (選配）： SCSl68端子板， 母頭
軟件支持
* Windows (標配）： Win 2000,WinXP/Win7(X86,X64)
* Linux (定制）： 2.4, 2.6, NeoKylin5
* RTX(定制）： 5.5, 7.1, 8.1, 9.0
* Vxworks (定制）： X86-V5.5, X86-V6.8, PPC603-Vx5.5, PPC603-Vx6.8
* QNX(定制）： X86-V6.5
* Labview (定制）： RT
* CHR43101 ：PXI總線 32通道1M數據采集多功能模塊
