數據采集類-> AD模塊-> 32通道同步100K模擬輸入卡
* 標準PXI/CPCI/PCI總線板卡
* 32通道差分模擬量輸入
* 16bit分辨率、 每通道采樣率100KSps
* 支持2種觸發源 ， 2種采樣時鐘 ， 3種采集模式
* 板載32M的SDRAM存儲器用千存放AD采集數據， 在離速AD采樣過程中 ， 數據存儲的時間更長 ， 能夠從容的應對多通道的AD數據轉換， 確保數據不會丟失。
產品描述
CHR41X03是一款模擬量輸入同步數據采集卡，其強大的功能能夠滿足不同用戶的工業測量和自動化控制需求，良好的兼容性適用于各類系統配置。
性能參數
* 模擬量輸入
通道數量： 32路差分
分辨率： 16bit
FIFO大?。?32M x 32bit
采集速率： 100KSps (Max)
電壓輸入范圍： 土10V，土5V，士2.5V，士1.25V
輸入信號帶寬： 2.5MHz
采用內部時鐘：0.05%FSR
采用外部時鐘： 0.1%FSR
觸發源：軟件觸發， 外部TTL觸發
采樣率精度：50ppm
最大安全輸入電壓： 士12V
通用規格
* 物理尺寸：標準CPCI 3U尺寸160mmx 100mmx 4HP，公差小于0.2mm, 帶3U助拔器；標準PCI尺寸175mmx 106mm，公差小于0.2mm。
* 連接器：SCSl100 90度彎腳母座(CHR41202 、 CHR41302)
* 工作溫度： -40°C - + 80°C
* 相對濕度： 工作5- 85%RH, 無凝結；存儲5- 95%RH, 無凝結。
接線板子和線纜
* CHR91007 (選配）：一頭1個SCSl100公頭，一頭1個SCSl100公頭，線長1米
* CHR92004 (選配）：SCSl100端子板 ， 母頭
軟件支持
* Windows (標配）： Win 2000,WinXP/Win7(X86,X64)
* Linux (定制）： 2.4, 2.6, NeoKylin5
* RTX(定制）： 5.5, 7.1, 8.1, 9.0
* Vxworks (定制）： X86-V5.5, X86-V6.8, PPC603-Vx5.5, PPC603-Vx6.8
* QNX(定制）： X86-V6.5
* Labview (定制）： RT

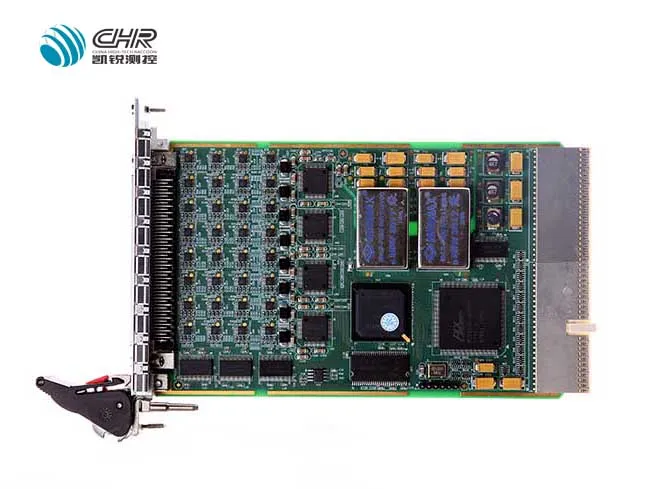

* CHR41103：PXI總線 32通道同步100K數據采集模塊
* CHR41203：CPCI總線 32通道同步100K數據采集模塊

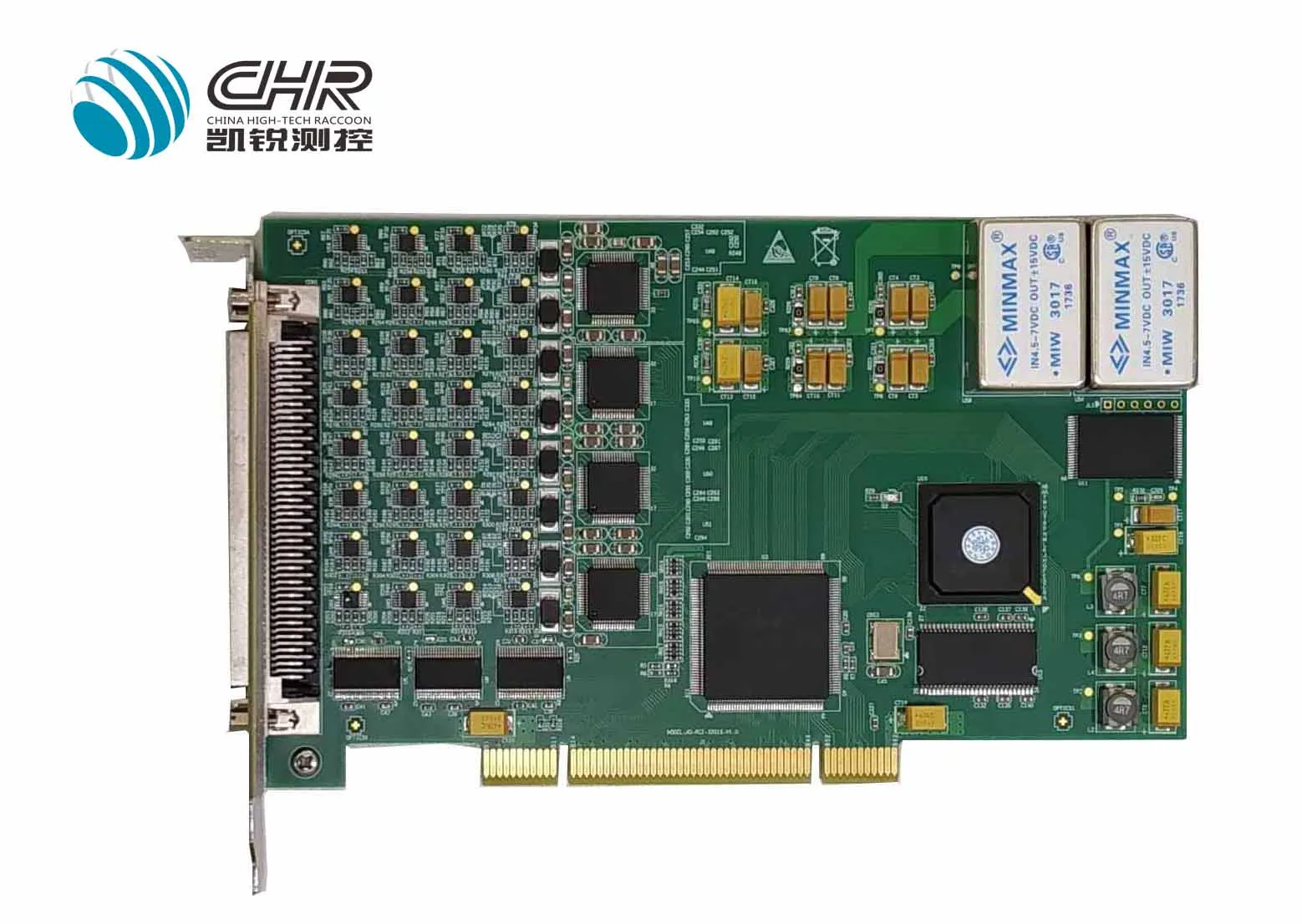

* CHR41303：PCI總線 32通道同步100K數據采集模塊
